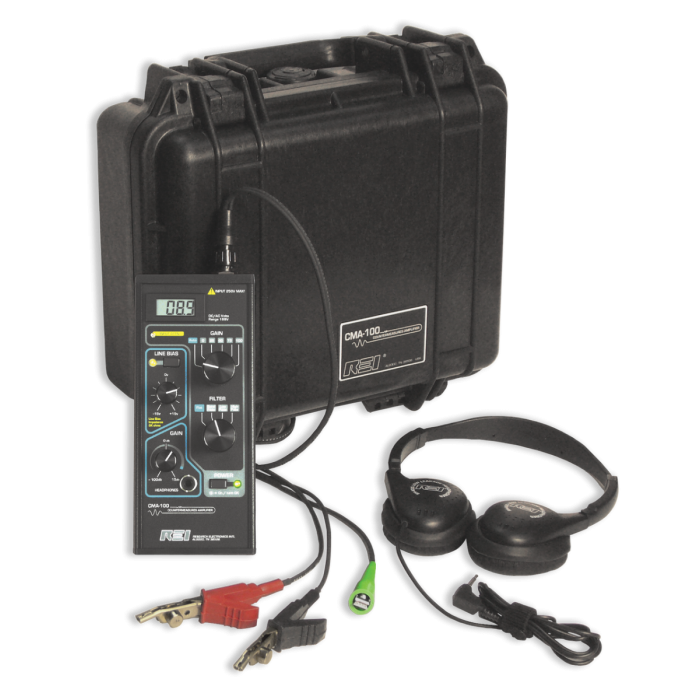

CMA-100 Amplificador de contramedidas

Amplificador de áudio de alto ganho
O Amplificador de Contramedidas CMA-100 é um amplificador de áudio de alto ganho usado para detectar e identificar certos tipos de dispositivos de vigilância conectados à fiação do prédio, como fiação telefônica, sistemas LAN e servidor, energia CA e fio de alarme. As funções do amplificador de contramedidas CMA-100 empregam um sofisticado circuito de controle de ganho automático que é superior à maioria dos amplificadores de áudio.

Eficiência: os sinais grandes podem ser monitorados com distorções mínimas e a tensão de polarização ajustável pode ativar dispositivos sensíveis à tensão ou à corrente

Usabilidade: a impedância de entrada balanceada pode suportar a conexão a linhas de energia com tensões de até 250V

Portabilidade: contém um voltímetro digital AC / DC embutido, filtros de áudio selecionáveis e uma ampla faixa dinâmica

Características

• A impedância de entrada balanceada de 50K ohm, pode suportar a conexão a linhas de alimentação com tensões de até 250V e fornece até 115dB de ganho
• Único AGC que tem 105 dB de controle
• Sinais tão grandes quanto 31 V pico-pico ainda podem ser monitorados com mínimas distorções
• O controle de ganho manual pode ser definido como 0, 25, 50, 75 ou 100 dB
• Os filtros podem ser posicionados em FLAT, LOW PASS, HIGH PASS ou BAND PASS.

Aplicações

• Contramedidas Técnicas de Vigilância (TSCM)
• Contador de Vigilância
• Amplificação de áudio
• Teste de fiação
• Detecção de escutas
• Proteção de Inteligência
• Proteção executiva
• Detecção de Equipamentos de Vigilância
• Detecção de Vigilância Eletrônica

Especificações

IMPEDÂNCIA DE ENTRADA
50k Ω balanceado
Rejeição de modo comum:> 75 dB
Entrada máxima utilizável: 31 Vp-p
Atenuador automático pré-amp: 0 a -40 dB (com LED de aviso de sobrecarga)
CONTROLO DE BIAS
0 a +/- 14.5V DC, 5mA máx (protegido contra sobrecorrente, a impedância de entrada é reduzida para 3.6k ohms quando a polarização está ativa)
TENSÃO MÁXIMA DE ENTRADA
250V AC / DC
Resistência ao vazamento para o caso:> 10 M Ω
CONTROLE DE GANHO AUTOMÁTICO
Controle de ganho manual: 0, 25, 50, 75, 100 dB
Controle de ganho de fone de ouvido: 0 - 15 dB
Ganho máximo do sistema: 115 dB modo manual, 120 dB no modo automático
VOLTÍMETRO DIGITAL
3.5 Dígito, auto zero, polaridade automática, +/- 199.9V AC / DC
RESPOSTA DE FREQÜÊNCIA
Sem filtragem: 25 Hz - 44 Khz
Filtro passa alta: 320 Hz - 44 kHz
Filtro de baixa passagem: 25 Hz - 3,2 kHz
Filtro passa banda: 320Hz - 3.2kHz
ÁUDIO
Saída de áudio de fone de ouvido
Saída de áudio de saída de linha: 600 Ω
PODER
LED de alimentação / bateria fraca (LED desligado a 6.0V)
Bateria: Alcalina 9V (5 - 30 horas de tempo de funcionamento típico)
MECÂNICO
Dimensões da unidade: 7,3 pol x 2,75 pol x 1,75 pol (185,4 mm x 69,8 mm x 44,5 mm)
Peso unitário: 12,1 oz (343 g)
