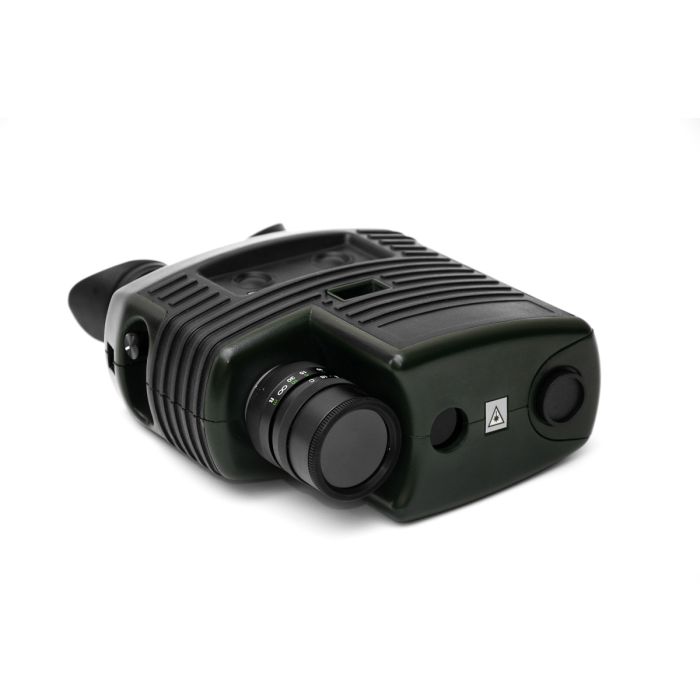

Detector Ótico de Micro Câmera com Laser
O Detector Ótico de Micro Câmera com Laser é projetado para busca e visualização do lugar de sistemas portáteis de observação secreta (SOS - Secret Observation System), camuflados em vários itens, roupas, câmeras compactas de trabalho ou desconectadas sob diferentes condições de iluminação em distâncias máximas de 500 - 1000 m. (dependendo da condição do tempo).
Princípio de operação básica é o efeito de "olho de gato" (efeito refletivo de luz) que reside na capacidade de objetos ópticos para refletir a radiação de sondagem em direção oposta com ângulo próximo ao seu ângulo de incidência. O diodo IR por laser semicondutor (canal de transmissão) serve como fonte de radiação de sondagem. O sinal refletido é registrado pela câmera de vídeo sensível com base no sensor de transferência de intercalação (canal de recepção). O dispositivo é desenvolvido num esquema óptico sem paralaxe, isto é com alinhamento óptico de canais de recepção e transmissão
O canal de transmissão gera feixe de laser na forma de varredura retangular localizada verticalmente. A capacidade de iluminar raster pode ser alterada, se necessário, dependendo da distância do objeto de vigilância, para a recepção do melhor contraste da imagem. Imagem com foco na nitidez é realizada pelo ajuste do objetivo da câmera de vídeo.
Visualização de objetos de vigilância é realizada através de construído em pseudo-binocular. A fim de receber melhores imagens, o corpo do dispositivo é equipado com fixação e conexão para monitor LCD de 5 "externo (entregue a pedido do cliente), e também com tomada de sinal de vídeo padrão CCIR externo para conexão com monitor externo, gravador de vídeo ou computador (com placa de entrada de vídeo).
Conjunto de entrega inclui:
- Dispositivo Detector Ótico de Micro Câmera com Laser;
- Cabo de vídeo;
- Monitor LCD (com ponto de fixação); (*opcional)
- Unidade de carregamento;
- Conversor AC / DC;
- Bateria recarregável;
- Embalagem protetora. Caixa de plástico com almofada de espuma de borracha.
Características técnicas:
Características do receptor de radiação
Tipo de receptor 1/2 ", CCD
Tamanho do receptor 752x582 pixels
Lente do detector
Distância focal 50 mm
Ângulo do campo de visão (FOV) 7,3 x 5,5 °
Alcance de focagem 2 m ... ∞
Faixa de ação
Faixa de detecção de instalações de observação e detecção
A faixa efetiva de detecção efetiva depende das condições climáticas. até 500 ... 1000 m
Visor ocular e integrado
Intervalo de viragem de ± 4 dioptrias oculares
Exibição:
- tipo e resolução de exibição
AMLCD 0,44 ",
Pixel de 640 x 480
Iluminação
Tipo de laser de fonte de luz embutida
Comprimento de onda 808 nm
Ângulo de destaque 1 ° x3 °
Capacidades funcionais
- modos constantes / pulsados de iluminação a laser;
- controle de brilho.
Interface
Vídeo PAL, conector LEMO
Fonte de alimentação auto-suficiente:
- Tipo de fonte de alimentação
- Tensão de alimentação
Bateria substituível
7V
Fonte de energia:
- adaptador de corrente 12 V
Tempo contínuo de funcionamento sob as condições climáticas normais. não menos que 3 horas
Características físicas
Peso, com fontes de energia 1,6 kg
Tamanhos totais 220x150x80 mm
Grau de proteção IP65
Condições de funcionamento
Faixa de temperatura operacional -10 ° C ... + 40 ° C
