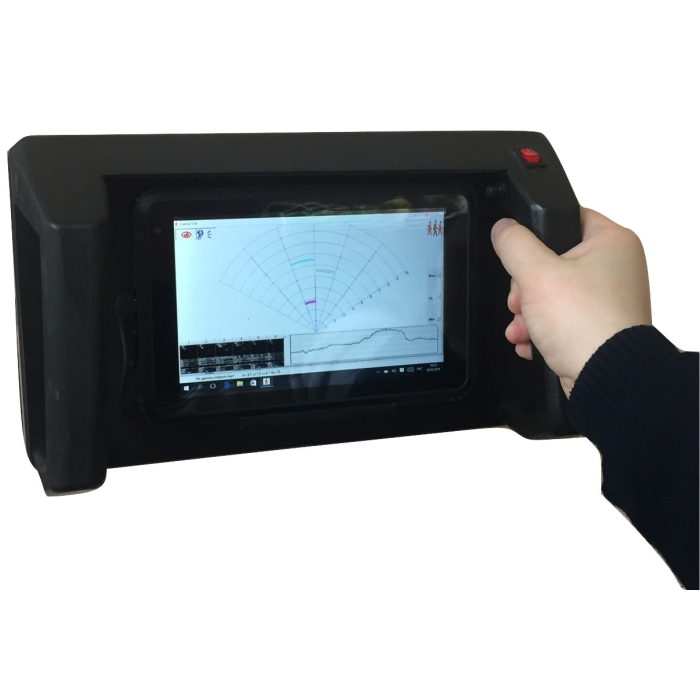

Gerad Ultra Wideband GPR Detector Localizador de movimentos humanos com barreiras

R$637.000,00
Em estoque

O Gerad Ultra Wideband GPR-Detector foi projetado para localizar pessoas em várias instalações atrás de muros e barreiras opticamente opacas enquanto conduz operações antiterroristas e especiais, bem como durante operações de busca e salvamento para resgatar pessoas sob escombros durante desastres naturais ou localizadas em salas cheias de fumaça durante incêndios.

O Gerad-5 GPR-Detector é usado pelas unidades do Ministério da Administração Interna da Rússia para detectar presença e movimentação não autorizadas de pessoas nas instalações sob controle.

A tática de usar o detector envolve duas opções operacionais:

• estacionário com a localização do detector em um tripé instalado pela barreira;

• operativo, mantendo o detector pressionado contra a parede com as mãos.


Gerad Ultra Wideband GPR Detector Localizador de movimentos humanos com barreiras

Clique aqui para assistir vídeo do equipamento em funcionamento


Características técnicas principais:


Detecção de movimentos humanos

Atrás da parede de tijolos, espessura

0,4 m

Atrás da parede de concreto, espessura

0,2 m

Atrás da parede de cantaria, espessura da madeira

0,4 m

A uma distância de pessoas da parede, até

10-37,5 m *

Com uma distância do radar à parede, até

10-37,5 m *

Ângulos de visão

Em azimute

1200

Em elevação

900

Resolução

Em azimute

±150

Faixa de operação, pelo menos

±0,3 m

Tempo para detectar

Humano após sua aparição no campo de visão

3 sec

Humano imóvel

10 sec

Geral

Frequência de operação

3,5 GHz

Potência média do sinal

4 mW

Sensibilidade ao movimento

±0,5 sm

Faixa de temperatura operacional

-20°С ... +40°С

Tempo de preparação, até

5 min

Tempo de operação contínua, pelo menos

4 hours

Profundidade de levantamento da superfície do solo, até

1 m

Dimensões do detector

350х200х80 mm

Peso até

350 g

Princípio da Operação

O princípio de operação do detector é que a antena de transmissão em fase ativa transmite um pulso de rádio curto para um determinado setor de visualização. O pulso é refletido a partir dos objetos encontrados no caminho do sinal e é recebido pela antena do array em fase ativo de recebimento. O sinal recebido é amplificado e detectado por um detector de fase.

Se o objeto se mover, a frequência do sinal refletido nesse objeto muda para a frequência Doppler, e uma tensão alternada com a frequência Doppler aparece na saída do detector de fase. A voltagem é convertida em formato digital, com média de um determinado período de tempo; o espectro do sinal é calculado; os componentes espectrais correspondentes ao movimento são marcados. Seu valor é comparado ao limiar de detecção definido e há uma marca no setor de visualização fornecido na faixa correspondente ao tempo de atraso do pulso refletido, cuja intensidade de cor é proporcional à amplitude do componente espectral. O espectro do sinal é calculado de acordo com os dados obtidos em 1,5 segundos e corresponde aos sinais refletidos pelas pessoas em movimento na faixa de frequência de 1-8 Hz.

Além disso, de acordo com os dados obtidos, em 12 segundos o espectro do sinal é detectado na faixa de frequência de 0,1-0,5 Hz, o que corresponde a uma alteração na frequência do sinal refletido no peito humano durante a respiração.

Características
Altura: 200 mm
Largura: 350 mm
Espessura: 80 mm
Peso: 350 g
Case Plastic
Tempo de operação pelo menos 4 horas

Conjunto de entrega:

  1. estojo protetor;
  2. unidade eletrônica de rádio;
  3. tablet com o programa Gerad-5;
  4. Carregador de bateria MW72LP15 para unidade eletrônica;
  5. carregador de tablet DSA-15P-05;
  6. cabo USB;
  7. instruções de operação.
