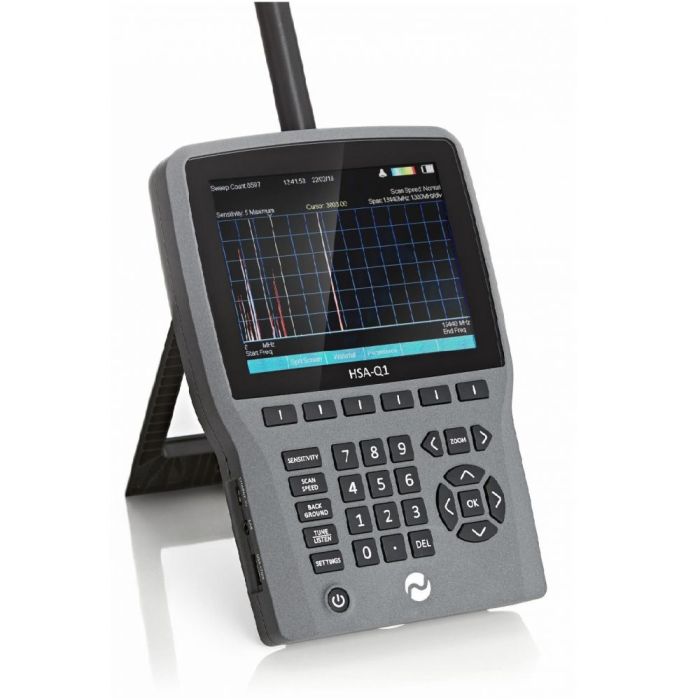

HSA-Q1 - Analisador de Espectro de RF Portátil

Características:
- Faixa de frequência de 1 MHz a 13,44 GHz
- Tempo de varredura de apenas 0,5 segundos (Full Range)
- Função cascata de espectrograma para análise de sinal detectado
- Função de demodulação Tune & Listen - AM/WFM/NFM
- Registro de dados no pendrive com carimbo de data e hora
- Função de memória de fundo para comparar varreduras anteriores
- Sensibilidade de RF muito alta (-80 dBm Sweep, -100 dBm Direct Tune)
- Tela TFT de 6" - Legível ao ar livre
- Áudio através de alto-falante interno ou fones de ouvido
- Antena personalizada de vários elementos fornecida
- Bateria interna de polímero de lítio - 4 horas de duração da bateria
- Peso apenas 1,3 kg
- Gabinete de alumínio usinado
- Fornecido em estojo de transporte padrão militar compacto

O HSA-Q1 é um analisador de espectro de RF portátil totalmente integrado, projetado especificamente para uso de contramedidas profissionais (TSCM). Ele foi projetado com a mais alta especificação técnica possível para garantir a máxima capacidade de detecção e possui uma variedade de recursos inestimáveis para auxiliar na detecção de RF ou "varreduras" de contramedidas. Apesar de sua capacidade técnica, o HSA-Q1 permanece fácil de operar com uma interface intuitiva e amigável.

O HSA-Q1 possui uma ampla faixa de frequência de 1 MHz a 13,44 GHz com um tempo de varredura de apenas 0,5 segundos (mais rápido em intervalos mais curtos) para garantir a detecção de todos os tipos de sinais de RF, especialmente sinais de rajada pulsados modernos que podem ser perdidos por unidades de varredura mais lentas.

Os intervalos de frequência podem ser definidos em qualquer lugar de toda a faixa de 13,44 GHz até apenas 25 Mhz quando for necessária uma análise detalhada do sinal. Basta mover o cursor para qualquer sinal detectado e pressionar o botão ‘Zoom’ para visualizar o sinal com mais detalhes.

A função Waterfall (Espectrograma) mostra uma exibição gráfica colorida em tempo real de qualquer sinal detectado para permitir ao usuário uma análise mais aprofundada. Isso é especialmente útil na análise de sinais digitais pulsados modernos (ou sinais de salto de frequência), como os de dispositivos baseados em celular, Wifi, Burst e GPS.

A sensibilidade de RF pode ser ajustada em 5 níveis: Máximo (-80 dBm), por exemplo, para detectar todos os sinais, incluindo aqueles em outras salas adjacentes ou mesmo fora do prédio, até Mínimo para quando for necessária a localização de uma fonte de sinal próxima específica.

O HSA-Q1 possui uma função Tune-Listen onde, ao pressionar um botão, o usuário pode sintonizar diretamente qualquer sinal detectado, visualizar o padrão do sinal e ver a intensidade do sinal ao vivo (até -100dBm). Se necessário, o usuário também pode selecionar a demodulação Wide FM, Narrow FM ou AM e ouvir o sinal detectado através do alto-falante ou fones de ouvido embutidos. Isso pode ser especialmente útil na identificação de bugs convencionais com microfones ou na eliminação de outros sinais inocentes detectados, como rádio de transmissão.

Se necessário, o HSA-Q1 pode realizar uma varredura de 'Background' onde aprenderá e armazenará o ambiente de RF atual. Isso pode ser armazenado e recuperado a qualquer momento no futuro para comparação para ver se algum novo sinal suspeito apareceu no ambiente de RF desde a última verificação. Novos sinais serão destacados na tela para uma inspeção mais detalhada.

O modo de persistência oferece análise adicional de qualquer sinal detectado. Quanto mais "persistente" for o sinal (quanto mais tempo permanecer detectado), sua cor mudará de azul através do espectro de cores para vermelho para os sinais presentes mais longos. Isso pode ser usado para identificar sinais persistentes que poderiam estar ocultos em um ambiente de RF barulhento.

A função Memory Log significa que os dados de varredura podem ser armazenados simplesmente conectando um pendrive. Os dados de varredura serão armazenados no formato de data e hora e exibidos graficamente para serem recuperados a qualquer momento para análise gráfica posterior.

Para máxima flexibilidade, o HSA-Q1 é fornecido com duas antenas: uma antena multielemento para uso geral e uma antena telescópica para uso em baixa frequência.

O HSA-Q1 é genuinamente portátil para uso portátil e também está equipado com um suporte retrátil para uso em mesa. A unidade pesa apenas 1,3 Kg e está envolta em um invólucro de alumínio usinado para máxima durabilidade. A bateria interna de polímero de lítio oferece 4 horas de uso com uma carga. A unidade também pode ser operada continuamente com o carregador fornecido conectado. Todo o pacote é fornecido em um estojo de transporte compacto padrão militar para máxima proteção e portabilidade.

O HSA-Q1 foi projetado, fabricado e testado de acordo com os mais altos padrões técnicos.

Fornecido no Pacote:
- Analisador de espectro portátil HSA-Q1
- Antena Concêntrica Multielemento (23 cm)
- Antena Chicote Telescópica
- Carregador com adaptadores internacionais
- Fones de ouvido
- Maleta de transporte compacto padrão militar

Download Manual HSA-Q1-Datasheet-ENG pdf
