MERLIN MK4 - Analisador de espectro de varredura ultrarrápida

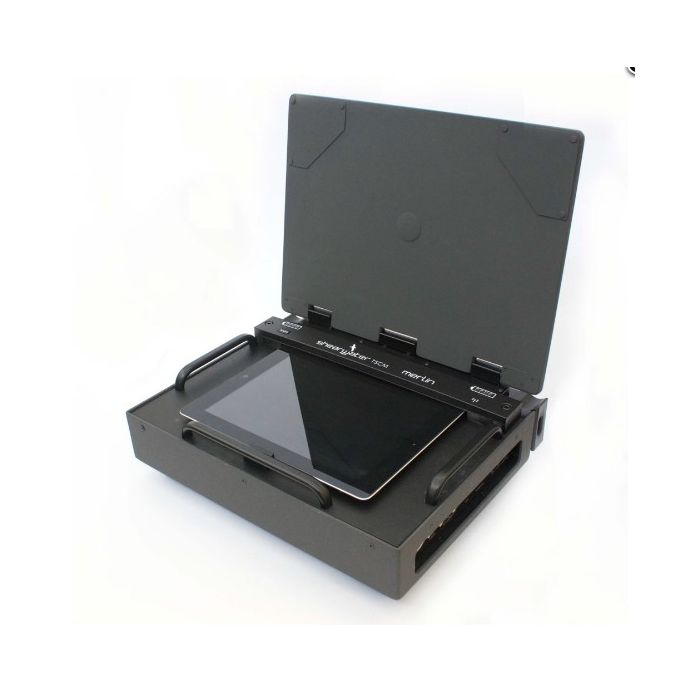

O Merlin MK4 é um analisador de espectro TSCM de ponta com design e desempenho de ponta. O Merlin MK4 é adaptado para uso de contramedidas de vigilância técnica (TSCM) e possui o próprio receptor da Shearwater. O Merlin MK4 possui dois computadores quad-core integrados, estes operam Linux para o digitalizador e Windows para a digitalização.
Embora oferecendo rápida implantação e portabilidade, o Merlin MK4 pode dar a um operador acesso rápido a várias ferramentas, como um monitor de espectro Wi-Fi/Bluetooth, Demodulação SDR e monitoramento de rede.
O Merlin MK4 é um analisador de espectro ultrarrápido com taxa de aquisição de 52 Terahertz por segundo e largura de banda de até 30 GHz.
O analisador de espectro Merlin MK4 possui vários traços para mapeamento de RF, uma visualização em cascata 3D e a tela de demodulação no Merlin MK4 também inclui uma cascata. A capacidade de localização direcional é fornecida ao Merlin MK4 através da antena portátil direcional externa incluída que também pode ser montada em tripé. Outras antenas externas também podem ser usadas para requisitos mais específicos.
O compacto tudo em uma unidade Merlin MK4 abriga a bateria hot swappable que alimenta a unidade quando não está conectada à rede elétrica. O Merlin MK4 pode ser controlado sem fio por meio de um tablet ou cabeado por meio de um cabo ethernet com um MAC ou um PC.
Características principais
• Unidade compacta tudo-em-um
• Largura de banda de até 30 GHz
• Taxa de aquisição de 52 Terahertz por segundo
• Controle Ethernet
• Gravar/Reproduzir cascata 3D
• Controle por cabo ou sem fio
• Controle por computador multiformato (tablet fornecido como
padrão)
• Bateria Hot Swap/alimentada pela rede elétrica
• Demodulação de vídeo digital
MERLIN Mk4 é a versão mais recente do nosso analisador de espectro ultrarrápido.
Taxa de aquisição -52 Terahertz por segundo
O sistema é baseado em controle Ethernet, portanto, é ideal para implantação remota.
Os displays Waterfall (3D e 2D) podem ser gravados e reproduzidos e fornecem leitura de tempo e frequência.
Visão geral do sistema
Multi plataforma. Com dois poderosos computadores quad core integrados, o operador tem a opção de interface gráfica do usuário. A unidade é fornecida com um tablet como padrão, mas a escolha pode ser qualquer tamanho de MAC, PC, modelo de mesa ou laptop, ou celular, como um iPhone.
2 monitores externos suprimentos como padrão
Além do cabo Ethernet, a conexão sem fio é fornecida para implantação rápida.
A unidade é alimentada por bateria e/ou rede elétrica. O sistema de bateria permite “Hot Swap” e quatro baterias removíveis e um carregador rápido de grupo duplo são fornecidos como padrão.
A demodulação de vídeo analógico e digital está disponível.
A varredura de monitoramento BLUETOOTH é executada simultaneamente durante a varredura do espectro de RF para outros tipos de transmissão. O endereço ID / MAC e o sinal em tempo real fornecem a localização do dispositivo Bluetooth.
Uma Antena Externa pode ser usada e uma mão direcional (ou montagem em tripé) está incluída para a Localização de Direção.
Entrada de monitoramento de rede/cabo com interface comutável: L/N, L/E, N/E.
Dimensões: Unidade Merlin:- 350 x 280 x 95mm. Peso:- Merlin:- 9,0 quilos
Alguns dos recursos do Merlin MK4:
Rastreamento múltiplo para mapeamento de RF
Tela de demodulação incluindo cascata
| Technical Specifications | |
| 50kHz to 30GHz Spectrum Capture and Recording | |
| Receiver A/D Sampling Rate: | 160 Msps (million samples per second) |
| Receiver A/D Resolution: | 16 bit |
| Tuning Range: | 50kHz to 30GHz |
| Tuning Resolution: | 10Hz |
| Signal Acquisition: | 52 Terahertz per second |
| Resolution Bandwidths (RBW): | 5kHz to 5MHz (octave increments) |
| RF Input Range: | +5dBm to Displayed Average Noise Level (DANL) |
| Displayed Average Noise Level, dBm (DANL): | 50 kHz to 1 MHz –130 1 MHz to 5 MHz –140 5 MHz to 60 MHz –155 60 MHz to 6 GHz –160 6GHz to 30GHz -140 |
| RF Amplitude Accuracy: | +/- 2.0dB |
| RF input LO Leakage: | < -95dBm |
| System Clock Spurs (>200MHz): | < -120dBm |
| System Clock Spurs (<200MHz): | < -85dBm |
| Residual Responses: (RF Input -20dBm, 0dB Attenuation) |
< -90dBm |
|
Spur and Image Rejection
( -30dBm into Aux input, 0dB
Attenuation, max RF gain)
|
< -90dBc (50kHz-60MHz) < -80dBc (60Mhz-6.0GHz) < -45dBc (6.0GHz-30GHz) |
| Frequency Stability | 50MHz TCXO reference +/- 1ppm |
| SDR Demodulation | |
| Demodulation IF Bandwidth: | 625KHz to 40MHz (octave increments) |
| Spur and Image Rejection: | < -90dBc |
| Demodulation Modes: | AM, FM Narrow, FM Wide, USB, LSB (custom modes available upon request) |
| Mode Bandwidth: | 1kHz to 300kHz, 1 Hz adjustable, built in presets for common modes and bandwidths (custom bandwidths available upon request) |
| Demodulation Tuning Range: | Merlin center frequency +/- IF Bandwidth |
| Tuning Resolution: | 10Hz |
| Audio Recording and Playback: | Yes |
| Real-time RF Signal Recording and Playback though SDR Demodulation | |
| Real-time RF Bandwidth (record or playback): | 625KHz to 40MHz (octave increments) (contact factory for 80MHz option) |
| RF Center Frequency: | 312.5kHz to 30GHz |
| RF Tuning Resolution: | 10Hz |
| RF Amplitude Resolution: | 16 bits |
| Real-time Recording Data Formats: | 16 bit raw RF samples 2s complement 16 bit I/Q RF samples 2s complement (default recording mode) optional Vita 49 standard |
| Export Recording for External Analysis: | Yes |
| Simultaneous Record and SDR Demodulation: | Yes |
| Recording time: | Only limited by hard drive capacity. Real-time RF spectrum recording time only limited by the size of the internal or external hard drive e.g. ~7 hours of record time on a 4Tbyte hard drive at 160 Mbps 40MHz BW IQ data capture. |
| TV Signal Demodulation | |
| TV Modes: | PAL AM, FM Positive, FM Inverted, DVBT, Optional ATSC. |
| Tuning Range: | 40MHz to 30GHz |
| Tuning Resolution: | 10Hz |
| FM lock range: | +/- 5MHz |
| Video Recording and Playback: | Yes |
| Bluetooth Searching and Direction Finding | |
| Bluetooth Standard: | 4.1 |
| Bluetooth Search Modes: | 1. Master mode LAP/MAC search. 2. Pager mode LAP/MAC search. |
| Tuning Range: | 2.38 to 2.52 GHz |
| Tuning Resolution: | 100kHz |
| Noise Floor typical: | -95dBm |
| Non Standard Frequency search: | Yes, manual and automatic in 100kHz steps |
| Single Frequency Scanning: | Yes |
| Single LAP Scanning for DF: | Yes, signal, noise and signal/noise readings with real time signal/noise bar graph for DF operation |
| Simultaneous BT Search and MerlinMK3 Spectral scanning: | Yes |
| Simultaneous BT Search and MerlinMK3 SDR Demodulation: | Yes |
| Standard BT Active Searching: | Yes |
| Bluetooth/Wifi Spectral Monitor | |
| 2.4 to 2.5 GHz Spectrum Analyzer: | Real-time Bluetooth and Wifi spectrum display |
| Noise Floor typical: | -95dBm |
| Simultaneous BT Spectrum and MerlinMK4 Spectral scanning: |
Yes |
| Simultaneous BT Spectrum and MerlinMK4 SDR Demodulation: |
Yes |
| BT Spectrum Recording: | Yes |
