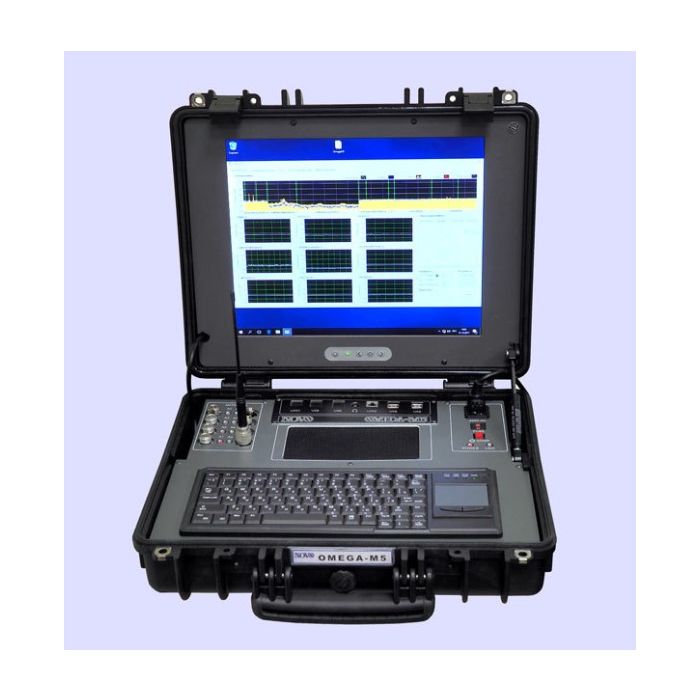

"OMEGA-M5" - complexo de monitoramento de Sinais de rádio Frequência
O complexo OMEGA-M5 foi projetado para análise de alta velocidade do espectro de radiofrequência, detecção e identificação de emissões de rádio na faixa de 9 kHz a 14 GHz, detecção e gravação de comunicações de rádio entre uma estação base e um dispositivo celular móvel, bem como para detecção e identificação de dispositivos de acesso sem fio.
O complexo opera nos seguintes modos:
- Análise do espectro de radiofrequência de alta velocidade. Neste caso, na faixa de 9 kHz a 6 GHz, você pode usar até quatro antenas conectadas por software. Na faixa de frequência de 6 GHz a 14 GHz, um conversor de frequência é usado para transferir seções da faixa de 6 a 10 GHz, 10 a 14 GHz para a faixa de 2 a 6 GHz.
- Detecção e gravação de tráfego de rádio entre a estação base e dispositivos móveis celulares nos padrões CDMA, GSM, UMTS, LTE nas seguintes bandas:
| Padrão de comunicação | Faixas de frequência (MHz) |
| CDMA | 453-457,5 |
| GSM (incluindo R-GSM e E-GSM) | 876-915; 1710-1785 |
| UMTS | 880-915; 1920-1980; 2010-2025 |
| LTE | 453-457,4; 720-750; 761-791; 832-862; 890-915; 1710-1785; 1900-1920; 2300-2400; 2500-2620. |
Neste caso, é exibido um espectrograma de sinais e o fato da troca de rádio é determinado pela superação do limite (separadamente para cada faixa), bem como pela análise dos sinais para determinar o padrão de comunicação e a natureza da troca. Nesta modalidade, o trabalho é realizado com um simulador de estação base e um bloqueador de comunicação móvel “Mosaic-N”, que fornece interferência na faixa de frequência 880 -965 MHz; 1710 - 1880 MHz; 1900 - 1980 MHz; 2010 - 2025 MHz; 2110 - 2175 MHz com potência de pelo menos 0,5 W em cada banda.
- Detecção e gravação de comunicações de rádio entre uma estação base e um dispositivo móvel celular no padrão DECT nas faixas de frequência: 1880-1900 MHz, 1900-1930 MHz, 2400-2497 MHz, 5725-5850 MHz. Neste caso, é exibido um espectrograma dos sinais e determinado o fato do tráfego de rádio quando o limite é ultrapassado e, através da análise do sinal, identificamos o identificador do dispositivo.
- Detecção e identificação de dispositivos de acesso sem fio dos padrões Wi-Fi, Bluetooth, ZigBee, nanoNet, WiMax nas faixas:
| Padrão de comunicação | Faixas de frequência (MHz) |
| ZigBee 800 | 868-868,6 |
| ZigBee 900 | 902-928 |
| Wi-Fi (b/g/n)/ZigBee/BlueTooth/nanoNet | 2400-2483,5 |
| WiMax | 2300-2700 |
| Wi-Fi (s) | 3400-3700 |
| Wi-Fi(j) | 4900-5000 |
| Wi-Fi (a/h/n/ac) | 5150-5850 |
Neste caso, um espectrograma dos sinais é exibido e o fato do tráfego de rádio é determinado pela superação do limite (separadamente para cada sub-banda), bem como por análise digital (exceto para Wi-Fi (h, j, y/ac ) e ZigBee 800) com determinação do endereço MAC e tipo de dispositivo e a natureza da troca. Os parâmetros e funções do complexo são determinados pelo software. Assim, a ampliação das funções do complexo ou sua atualização pode ser realizada através da substituição ou desenvolvimento de módulos de software adicionais sem alteração de seu hardware.
DEFINIR CONTEÚDO:
- Unidade principal
- Antenas de banda larga "ASHP", "ASHU"*
- Antenas direcionais de banda larga "ASHN-1", "ASHN-2", "ASHN-3"*
- Antenas de chicote*
- Fones de ouvido
- Conjunto de cabos de conexão
*O número e o nome das antenas são especificados no momento do pedido.
CARACTERÍSTICAS PRINCIPAIS:
| Faixa de frequência operacional ao digitalizar em modo automático, MHz | 0,009 - 14.000 |
| Figura de ruído da parte de entrada do receptor de rádio, não superior a dBm/Hz - na faixa de 0,009 - 6000 MHz - na faixa de 6,0 - 18,0 GHz |
-140 -125 |
| Faixa dinâmica para intermodulação de 3ª ordem, nada pior, dB | 75 |
| Velocidade de análise panorâmica e detecção automática de sinal, GHz/s | até 24 |
| Resolução em modo de detecção e análise panorâmica, kHz | 10 |
| Resolução no modo de análise espectral, kHz | 0,01 - 10.000 |
| Dimensões não superiores a, mm | 470x410x140 |
| Faixa de temperatura operacional, ºС | +10 - +55 |
| Peso não mais, kg | 13 |
