SPYDER - dispositivo de pesquisa multifuncional localizador de Escutas

O SPYDER - dispositivo de pesquisa multifuncional localizador de Escutas foi desenvolvido com o propósito de investigar e identificar uma variedade de canais de vazamento de informações e aparelhos de escuta.

Permite explorar dispositivos de escuta que transmitem dados através de canal de rádio, canal infravermelho, diversas linhas de fio sob tensão de até 400V, e também permite avaliar a possibilidade de vazamento de informações por meio de canais vibroacústicos e acústicos, além de detectar fontes que emitem campos magnéticos.

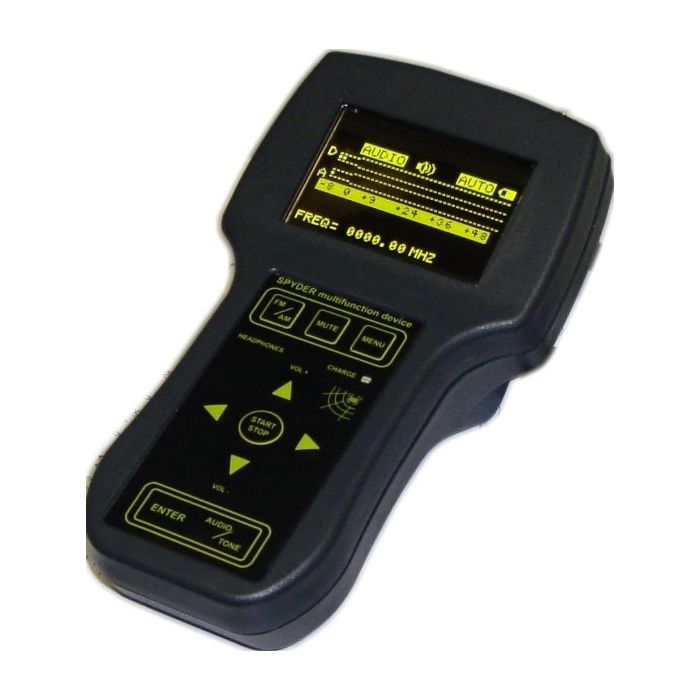

Controles e exibições:
A representação do dispositivo é apresentada em um display de cristal líquido. Os comandos são inseridos no teclado multifuncional. A ativação/desativação é realizada através de uma chave seletora.

O dispositivo também possui entradas para conectar:

• Fones de ouvido
• carregador
• Antenas HF
• sensores

Principais características e modos de funcionamento:

• procurar dispositivos de escuta emissores de rádio;
• procurar dispositivos de escuta utilizando fios para transmitir informações interceptadas;
• procurar dispositivos de escuta usando a faixa infravermelha para transmitir informações interceptadas;
• receptor vibroacústico;
• receptor acústico;
• procurar fontes de campos magnéticos.

Os sensores são conectados a uma entrada. Os modos de operação do dispositivo de busca multifuncional "SPYDER" são automaticamente ajustados quando os sensores correspondentes são conectados.

Modo de pesquisa para dispositivos de escuta emissores de rádio:
Neste modo, o dispositivo opera como um medidor de frequência indicador de campo.

Ao conectar uma antena à entrada correspondente e ativar o dispositivo, ele ajusta automaticamente o nível de ruído de fundo e entra no modo de operação. É possível configurar manualmente o nível de ruído de fundo da radiofrequência.

O dispositivo utiliza duas escalas de níveis de sinal detectados: pico (D) e médio (A), para identificar tanto sinais com portadora constante quanto sinais pulsados. Adicionalmente, para maior facilidade nas atividades de busca, o aparelho identifica e exibe automaticamente no display as frequências dos sinais com portadora constante e sinais GSM, DECT, Wifi, GPRS, se houver transmissores desses sinais na área de busca.

Também é possível escutar o sinal em caso de captação de frequência ou utilizar este modo para procurar dispositivos integrados analógicos através de um link acústico.

Um atenuador está disponível para localizar emissores de rádio. A sensibilidade do dispositivo é aumentada selecionando a faixa dinâmica. Neste modo, três faixas dinâmicas do dispositivo são implementadas:

L1: -8 +12 dB
L2: -8 +28 dB
L3: -8 +64 dB

Modo de busca para dispositivos de escuta utilizando fios para transmitir informações interceptadas:
Neste modo, o dispositivo opera como um analisador de espectro receptor.

Ao conectar o adaptador de fio à linha e ao conector correspondente e ativar o dispositivo, o "SPYDER" muda automaticamente para este modo de operação.

O adaptador possui um atenuador incorporado, que deve ser ativado em caso de altos níveis de ruído na linha.

O princípio de detecção envolve varrer toda a faixa de frequência do receptor e, quando os sinais são detectados, verificar se pertencem a dispositivos incorporados ouvindo sua portadora.

Para facilitar a operação e análise mais detalhada, a faixa de frequência do dispositivo é dividida em partes (quadros) de 545 kHz, possibilitando visualizar minuciosamente toda a faixa de frequência do receptor, “pedaço por pedaço”, sem perder nenhum sinal único, e ao mesmo tempo evitando confusão na tela, o que ocorreria ao exibir simultaneamente todos os 15 MHz em uma tela com resolução de 128 pixels.

Neste modo, o "SPYDER" permite definir a faixa de frequência exibida na tela; estabelecer a frequência central e as bandas de frequência exibidas na tela.

O dispositivo possibilita definir a sensibilidade do receptor e selecionar o modo de parada automática ou manual quando o valor limite for ultrapassado.

Ao escutar os sinais detectados, o dispositivo permite escolher um demodulador “AM” ou “FM”.

Ao conectar um filtro diferencial incluído no pacote básico, o dispositivo possibilita ouvir sinais acústicos transmitidos por fios sob tensão de até 400V.

Modos de receptor vibroacústico e acústico:
Neste modo, o dispositivo possibilita avaliar a possibilidade de vazamento de informações pelos canais vibroacústicos e acústicos.

Quando um sensor vibratório-acústico ou acústico é conectado à entrada correspondente do dispositivo e o dispositivo é ativado, ele muda automaticamente para este modo de operação.

Neste modo, é possível usar um dos dois modos de exibição de sinal - um osciloscópio ou um analisador de espectro.

No modo de exibição “osciloscópio”, é possível definir valores de sensibilidade e estabelecer a duração da varredura.

Modo receptor infravermelho:
Este modo permite procurar dispositivos de escuta que utilizam a faixa infravermelha para transmitir informações interceptadas.

Quando um sensor IR é conectado à entrada correspondente do dispositivo e o dispositivo é ativado, ele muda automaticamente para este modo de operação.

Neste modo, é possível utilizar um dos três modos de exibição de sinal - pesquisa, osciloscópio ou analisador de espectro.

Modo de sensor magnético:
Neste modo, o dispositivo desempenha as funções de um indicador de campo magnético.

O dispositivo possui duas opções para determinar o nível de ruído de fundo: automático ou manual. Por padrão, o modo está configurado para detectar automaticamente o nível de ruído de fundo. Se desejar, é possível definir manualmente o nível de ruído de fundo, alternando o dispositivo para o modo manual.

Conjunto de entrega padrão:

ESPECIFICAÇÕES:
