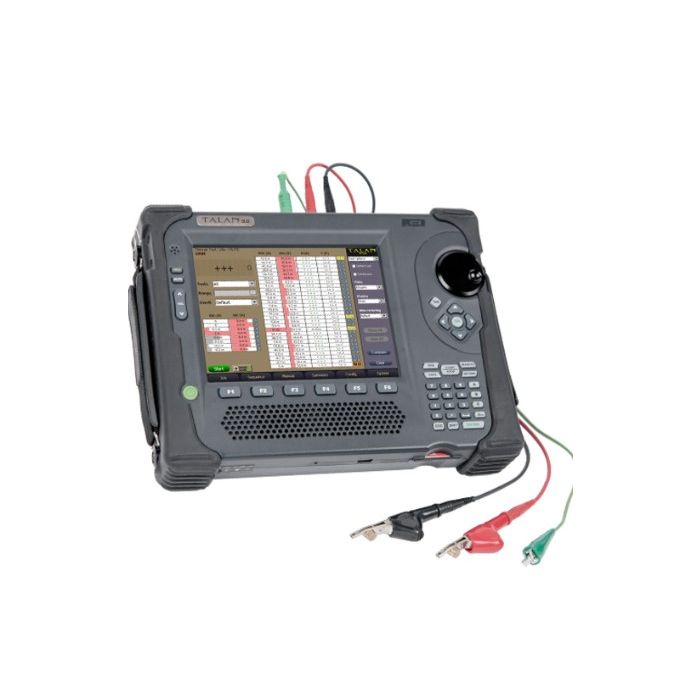

TALAN™ 3.0 Analisador de linha e telefone

Eficiência: compara os resultados de vários testes em várias linhas telefônicas para identificar rapidamente anomalias ameaçadoras

Usabilidade: combina vários recursos de teste de contramedidas em um único equipamento (tensão, corrente, resistência, capacitância, detecção de junção não linear, reflectometria no domínio da frequência e tecnologia de demodulação digital)

Portabilidade: pesa apenas três quilos e os dados podem ser exportados para análises e relatórios adicionais

Características

• Combina vários recursos de teste em um único equipamento
• A matriz de comutação interna automática de pares realiza testes em todas as combinações de pares
• A filtragem de tráfego VoIP extensa e avançada facilita a localização e identificação de informações de pacotes suspeitos
• O algoritmo Fast Fourier Transform (FFT) com patente pendente converte o tráfego de rede em uma visão de espectro, criando padrões visualmente identificáveis que não são facilmente percebidos em uma lista de pacotes tradicional
• Executa rapidamente funções de teste comuns, incluindo:

1. Testes de multímetro (tensão, corrente, resistência, capacitância)
2. Detector de banda larga RF (até 8 GHz)
3. Analisador de espectro (até 85 MHz)
4. Amplificador de áudio de alto ganho
5. Gerador de polarização ±80 VCC
6. Osciloscópio de áudio com entrada ativa (20 Hz a 20 KHz)

• Demodulação digital disponível para confirmar que a linha telefônica não está transmitindo áudio
• Reflectômetro no domínio da frequência (FDR) para verificar se há derivações na linha
• Funcionalidade de detector de junção não linear (NLJD) para detectar componentes eletrônicos conectados a uma linha
• O sistema de banco de dados multitestes oferece a capacidade de realizar testes em todas as combinações de pares, armazenando dados para comparação histórica e comparação com outras linhas

Aplicação

• Contramedidas de Vigilância Técnica (TSCM)
• Contravigilância
• Detecção de toque de fio
• Teste de linha telefônica
• Análise de linha telefônica
• Detecção de escuta
• Proteção de Inteligência
• Proteção Executiva
• Detecção de Equipamentos de Vigilância
• Detecção de Vigilância Eletrônica

Acessórios
Sondas e Antenas

Sonda Localizadora Harmônica
Usado para rastrear fios e determinar a localização de qualquer componente eletrônico conectado ao fio, como um dispositivo de escuta.
Número da peça: 6-00005

Antena Direcional DA-8000
Teste a energia de RF proveniente de um telefone.
Número da peça: 6-00068

Sonda RF
Teste a energia de RF proveniente de um telefone. Resposta de frequência de 10 MHz - 2 GHz.
Número da peça: 6-00003

Poder

Bateria recarregável de íon de lítio – 8,7Ah
Especificações
SISTEMA DE CONTROLE
Computador principal: processador RISC de 32 bits, 520 MHz
Memória interna: 64 MB SDRAM (SO), 64 MB Flash
Memória externa: Compact Flash Tipo III, armazenamento em massa USB
E/S DIGITAIS
Rede: Controlador Ethernet 10/100 para detecção de pacotes IP
USB: Dispositivo USB (Tipo A) suporta teclado externo, mouse e dispositivo de armazenamento em massa USB; Host USB (tipo B) para uso futuro
E/S ANALÓGICA
Saída de fone de ouvido: conector mono de 3,5 mm
Entrada de microfone: entrada mono de 3,5 mm
INTERFACE DE USUÁRIO
Teclas físicas: 6 teclas de menu programáveis, navegação de quadrante de 5 botões e outras teclas dedicadas
Codificador: codificador óptico de alta resolução
Tela sensível ao toque integrada com caneta
Entradas de teste:

• Dual MOD8: suporta tomadas telefônicas modulares de 2, 4, 6 e 8 fios com blindagem
• Tipo banana: soquetes com manga padrão: anel, ponta e terra
• Entrada RF SMB: conexão RF/antena para detector de banda larga de 8 GHz
• Porta de expansão: suporta comunicação e medição para uso com acessórios futuros

Todas as entradas eletricamente isoladas

SISTEMA RF
Analisador de espectro:

• Receptor super-heteródino de dupla conversão
• Faixa de frequência: 30 kHz a 85 MHz
• Tempo de varredura: 2 segundos
• Tamanho do passo: 1 kHz
• Largura de banda: 18 kHz
• Sensibilidade: -100dBm

Detector de banda larga:

• Entrada RF SMB: até 8 GHz
• Teste de nível de linha: 100 kHz a 600 MHz
• Sensibilidade: -65dBm

MULTÍMETRO DIGITAL

• Escala automática de resposta rápida: taxa de amostragem de 500 mseg
• Volts CA/CC: 0 a 250 V Máximo
• Corrente AC/DC: 0 a 300mA Máximo
• Resistência: 0 a 42MΩ
• Capacitância: 50pF a 40µF

GERADOR DE VIÉS
Controle digital direto e opticamente isolado: DAC de alta tensão
Teto de saída: ± 80 V
Teto de saída (blindagem): ±65VDC, ±33VAC
Modulação: tensão fixa ou onda senoidal de taxa variável (10 Hz - 300 Hz)
ÁUDIO
Largura de banda de áudio: 20 Hz - 20 KHz
Ganho: Ganho total do sistema de até 80 dB (banda de voz)
AGC: ganho automático controlado digitalmente
Filtro: filtro de banda de voz analógica (300 Hz a 3 kHz)
PODER
Entrada externa: 15 VCC @ 3A
Fonte de alimentação universal: 100-240 VCA, 50-60 Hz
Bateria removível: íon de lítio recarregável, autonomia de 4 horas (típica)
MECÂNICO
Dimensões: 25,4 cm x 32,8 cm x 6,9 cm (10 pol. x 12,9 pol. x 2,7 pol.)
Peso unitário com bateria: 2,7 kg (6 lbs)
Dimensões da caixa: 19,5 pol. x 14,9 pol. x 5,4 pol. (49,5 cm x 37,8 cm x 13,7 cm)
Peso da caixa incluindo unidade e acessórios: 7,1 kg (19 lbs)
TÉRMICO
Temperatura operacional: 0°C a +50°C
SONDA LOCALIZADORA DE HARMÔNICOS
Frequência operacional: 225 kHz e 450 kHz
Tipo de antena: Loopstick balanceado
Saída de áudio do fone de ouvido: 16Ω, 105dB SPL limitado
Bateria: Alcalina 9V
Tempo de execução: média de 10 horas, 22 horas (fones de ouvido)
Tamanho: 17,5 pol x 1,5 pol (44,45 cm x 3,8 cm) armazenado; 162 cm x 3,8 cm (63,75 pol. x 1,5 pol.) totalmente estendido
Peso: 1 libra (0,5 kg)
O software visualizador de dados TALAN  é um aplicativo de PC separado que oferece a capacidade de organizar e analisar dados e gráficos de sequências de testes salvos para elaboração de relatórios. Além disso, o software TALAN Data Viewer oferece a capacidade de comparar vários telefones/alvos no mesmo gráfico, permitindo ao usuário identificar rapidamente quaisquer anomalias em comparação com outros telefones testados. O software TALAN Data Viewer é compatível com sistemas operacionais Windows 2000 ou posteriores (incluindo Windows 7). Depois de instalar o software TALAN Data Viewer, os arquivos .TAL gerados no TALAN podem ser salvos no cartão Compact Flash ou em um dispositivo USB e, em seguida, transferidos para um PC onde os arquivos podem ser acessados pelo software TALAN Data Viewer.

• Organize os dados para elaboração de relatórios
• Compare resultados de testes de vários alvos na mesma visualização
• Exportar dados e gráficos gráficos
• Pré-planejar alvos de sequência de teste e arquivos de localização
