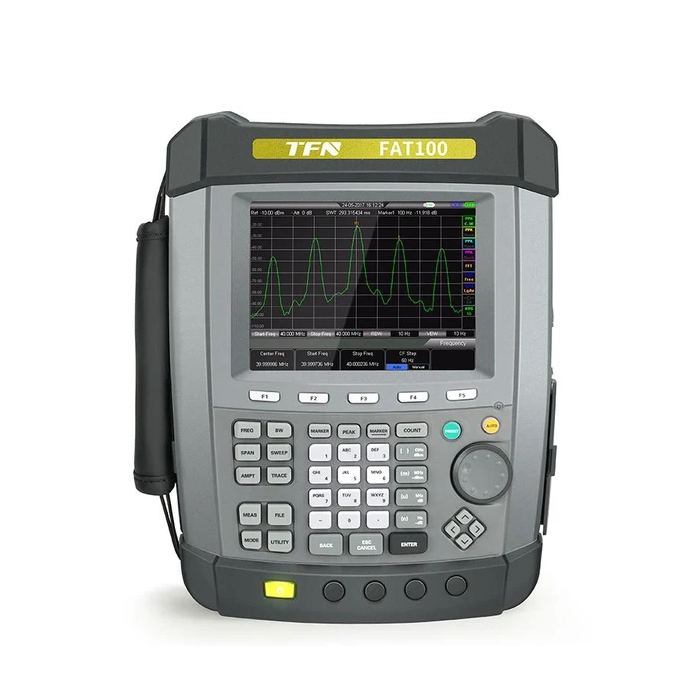

Analisador de Espectro Portátil TFN FAT100
Precisão cirúrgica de laboratório na palma da sua mão. Cobertura de 9 kHz a 1.6 GHz com sensibilidade extrema de até -161 dBm e varredura ultrarrápida de 2 ms.
Chega de imobilizar fortunas em equipamentos de bancada inviáveis para o campo
Historicamente, engenheiros de RF, auditores de segurança e técnicos de campo enfrentavam um dilema cruel: pagar fortunas por analisadores de bancada pesados ou recorrer a escaneadores amadores imprecisos que geram falsos positivos e deixam passar interferências críticas.
O TFN FAT100 destrói essa limitação. Ele entrega sensibilidade de elite (DANL até -161 dBm), largura de banda de resolução ajustável até 10 Hz e demodulação AM/FM integrada em uma estrutura blindada de classe militar (IP51). Seja para caçar escutas clandestinas em auditorias TSCM, depurar circuitos no laboratório de P&D ou validar repetidores de sinal no topo de torres de telecomunicação, o FAT100 entrega performance brutal com extrema mobilidade.
Engenharia Forense de Altíssimo Nível
Resolução Ultra-Estreita (RBW até 10 Hz)
Possui uma das configurações de RBW mais estreitas da categoria (10 Hz a 1 MHz). Isso permite separar e medir com extrema clareza dois sinais adjacentes com frequências muito próximas, essencial para análise de harmônicos, verificação de espaçamento de canais e medições de ACLR em ambientes rádio saturados.
Varredura Ultra-Rápida de 2 ms
Com tempo de varredura (Sweep Time) a partir de incríveis 2 milissegundos, o FAT100 captura instantaneamente sinais transientes, rajadas de dados (bursts) e transmissões intermitentes que analisadores lentos deixam passar desapercebidos.
Sensibilidade Absoluta (DANL -161 dBm)
Equipado com pré-amplificador integrado, atinge um Nível Médio de Ruído Exibido (DANL) extremamente baixo de até -161 dBm e baixo ruído de fase (-95 dBc/Hz @100kHz offset), garantindo que até os sinais mais fracos e distantes sejam identificados com precisão.
Chassi Blindado IP51 & Bateria 7800 mAh
Construído com estrutura reforçada e revestimento emborrachado com certificação IP51 (proteção contra poeira e respingos). A bateria interna de íons de lítio de 7800 mAh entrega de 4 a 6 horas de operação ininterrupta no campo sem necessidade de tomada AC.
Modos de Traço Avançados e Auditoria Forense
O FAT100 suporta múltiplos modos de traço, incluindo Clear/Write, Max Hold e Min Hold, facilitando a comparação de espectros e a avaliação contínua de estabilidade de sinal.
Com suporte a cursores inteligentes (Normal, Delta, Delta Pair) e busca de pico com 1-clique (One-Click Peak Search), a identificação de anomalias é instantânea. Todos os dados podem ser exportados via USB, Cartão SD ou LAN para relatórios profissionais com o software de PC incluso.
Aplicações Práticas & Solução de Problemas em Campo
1. Caça a Interferências & Varredura TSCM (Contrainteligência)
Dor do Cliente: Dificuldade em localizar interferências esporádicas ou escutas ocultas operando em níveis de potência baixíssimos.
Como o FAT100 resolve: Com sensibilidade de até -161 dBm e varredura de 2 ms, ele isola fontes de ruído, transmissores piratas e dispositivos clandestinos rapidamente.
2. Instalação e Manutenção de Sistemas Sem Fio (Telecom)
Dor do Cliente: Manutenção em estações rádio-base, repetidores e antenas em locais de difícil acesso e sem energia AC disponível.
Como o FAT100 resolve: Portátil (2.9 kg), com contador de frequência de alta precisão e bateria de até 6h, permite verificar frequências de transmissores, medir níveis de potência e checar emissões espúrias em subidas de torres ou telhados.
3. Transmissão Broadcast & Testes de Pré-Conformidade EMC
Dor do Cliente: Necessidade de validar a qualidade do sinal e verificar interferências harmônicas antes de submeter produtos a testes formais em laboratórios certificados.
Como o FAT100 resolve: A resolução RBW de 10 Hz resolve distorções harmônicas com precisão e cobre todas as bandas de rádio FM, TV e transmissões digitais, evitando retrabalhos dispendiosos.
4. Linhas de Produção, P&D e Laboratórios de Ensino
Dor do Cliente: Necessidade de testar dispositivos sem fio (módulos IoT, tags RFID) sem gastar fortunas com bancadas estáticas e lentas.
Como o FAT100 resolve: Suporta controle remoto via comandos SCPI e automação de testes por PC, permitindo testes rápidos de potência de saída, desvio de frequência e qualidade de modulação.
Ficha Técnica de Engenharia (Especificações Oficiais)
| Faixa de Frequência | 9 kHz a 1.6 GHz |
| Resolução de Frequência | 1 Hz |
| Frequência de Referência Interna | 10 MHz (envelhecimento ±1 ppm/ano) |
| DANL (Sensibilidade do Ruído) | -108 dBm a -142 dBm (típico) / até -161 dBm com pré-amp ligado |
| Ruído de Fase @ 500 MHz | < -95 dBc/Hz em offset de 100 kHz |
| RBW (Resolution Bandwidth) | 10 Hz a 1 MHz (Sequência 1-3-10) |
| VBW (Video Bandwidth) | 1 Hz a 1 MHz |
| Tempo de Varredura (Sweep Time) | 2 ms a 1000 s (para Span > 100 Hz) |
| Faixa de Amplitude / Precisão | -100 dBm a +30 dBm / Precisão < 1.5 dB |
| Entrada Máxima Segura | +33 dBm média (2 Watts), 50V DC |
| Atenuação de Entrada | 0 a 51 dB (passos de 1 dB) |
| Gerador de Rastreamento (Opcional) | Built-in Tracking Generator (5 MHz a 1.6 GHz) |
| Display & Interface | Tela Colorida TFT-LCD 5.7 polegadas (Resolução 600×480) |
| Conectividade | USB Host, USB Device, Slot SD Card, LAN (opcional), Trigger Externo, Saída de Fone |
| Dimensões e Peso | 260 × 220 × 75 mm | Peso: 2.9 kg (com bateria) |
| Alimentação e Bateria | Bateria interna de Li-ion 7800 mAh (4 a 6 horas operacionais) / Fonte DC 12-17V |

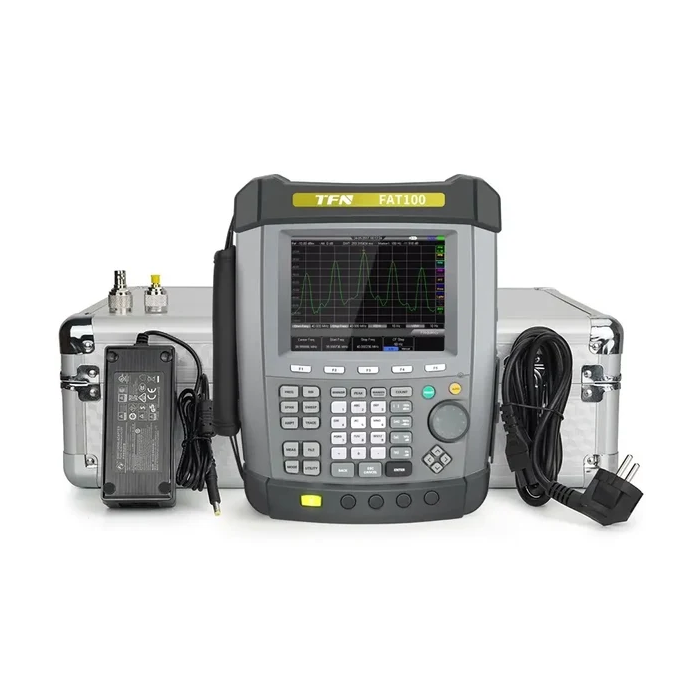

Conteúdo do Pacote (Arsenal de Campo Completo)
1x Unidade Principal do Analisador FAT100
1x Fonte / Adaptador de Energia AC (100–240 V)
1x Cabo USB de Alta Velocidade para Comunicação com PC
1x CD com Software de Gerenciamento de Dados, Controle PC e Manual
1x Certificado de Calibração Técnica
1x Guia Rápido de Operação
1x Maleta Protetora Tática de Transporte Rígida (dependendo da configuração selecionada)
Perguntas Frequentes (Visão Técnica & Garantia)
1. Quais as principais aplicações em que o FAT100 se destaca?
O FAT100 é ideal para ensino de RF, manutenção de infraestrutura de campo, caça a interferências (interference hunting), monitoramento de rádio e TV (broadcast), instalação de redes sem fio e prototipagem em laboratórios de P&D. Sua mobilidade e sensibilidade atendem perfeitamente tanto o laboratório quanto a operação de rua.
2. Quanto tempo dura a bateria em operação contínua?
Com sua bateria interna de íons de lítio de 7800 mAh, ele fornece de 4 a 6 horas de operação contínua em campo, variando conforme o uso do pré-amplificador RF e o brilho da tela.
3. Ele suporta uso em ambientes externos hostis?
Sim. Ele possui certificação de proteção IP51 e conta com uma carcaça compacta envolvida em armadura de borracha reforçada, sendo resistente a poeira e respingos leves de umidade.
4. Como funciona a garantia e o suporte pós-venda?
Oferecemos garantia de fábrica estendida de 12 a 36 meses. Além disso, fornecemos suporte técnico vitalício. Mantemos estoque de peças de reposição para reparações ágeis e serviços de calibração para manter seu instrumento com precisão original ao longo de toda a sua vida útil.
5. Posso exportar relatórios de medição para fins jurídicos ou auditorias?
Com certeza. Os dados salvos em pendrives ou cartões SD podem ser importados diretamente no software de PC fornecido, permitindo gerar relatórios, analisar logs e automatizar sequências de teste.
