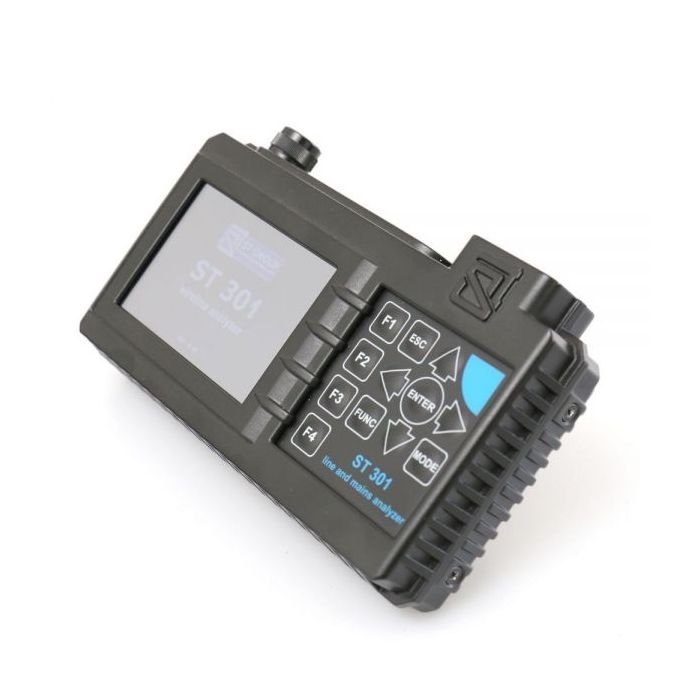

O analisador de linhas ST-301 "Spider"
O analisador de linhas ST-301 "Spider" foi projetado para detectar e localizar dispositivos de interceptação, galvanicamente conectados a linhas de energia e de baixa corrente no objeto inspecionado. O analisador usa os modos de operação passivo e ativo. Isso permite detectar dispositivos de interceptação que estão no modo ativo ou em espera no momento de uma operação de varredura.
Modos de operação
- amplificador de baixa frequência.
- receptor com fio.
- Detector de junção não linear com fio.
- Reflectômetro.
Capacidades funcionais:
- Detecção e análise de sinais de microfones de cabo (dinâmico e eletreto) em linhas de fio de baixa corrente;
- Ativação de microfones de cabo de eletreto aplicando uma tensão BIAS em linha para detecção deles
- Detecção de sinais de dispositivos de interceptação, que estão transmitindo informações através de linhas de energia e de baixa corrente na faixa de freqüência de 100 kHz ... 180 MHz;
- Detecção e avaliação de conexões galvânicas não autorizadas a linhas de arame nos modos de detector de junção não linear e ectômetro;
- Medição de tensão direta e alternada na linha testada.
O analisador possui um comutador eletrônico integrado, projetado para aumentar a eficiência dos testes de cabos com vários fios.
Os modos automático e manual de controle eletrônico do comutador permitem conectar todas as combinações de pares de fios do cabo multi-fio testado que se conecta ao conector de entrada do comutador. O modo de operação automático e o comutador eletrônico permitem executar os vários tipos de medições em todas as combinações de pares de cabos multi-fios por vários segundos. Adaptadores, interruptores e cabos, incluídos no kit, permitem conectar o dispositivo aos tipos mais comuns de cabos.
O uso do modo automatizado de analisador, em combinação com a chave eletrônica, permite realizar vários tipos de medições em todas as combinações possíveis de pares de cabos multi-fio em poucos segundos. Adaptadores, acopladores e cabos, incluídos no conjunto de entrega do ST-301 SPIDER, permitem conectar o dispositivo aos tipos mais comuns de linhas com fio.
Características:
AMPLIFICADOR DE BAIXA FREQUÊNCIA (LFA)
Faixa de frequência, Hz 20 - 25000
Resistência de entrada, kOhm 200
Faixa de ajuste de ganho, dB 0-60
A amplitude máxima do sinal em uma entrada, V 10
Densidade espectral da tensão sonora, nV / Hz 6
Valores de tensão de polarização, V 0, ± 5, ± 10, ± 15, ± 20, ± 26
Forma de representação de um sinal Oscilograma, Espectrograma
Faixa de medição em corrente contínua, V ± 80
RECEPTOR DE FIO (WR)
Faixa de freqüência, MHz 0,1 - 180
Tempo de varredura de todos os intervalos, segundos 0,3 - 1
Nível mínimo de sinal detectado no modo AUTOMATIZADO, dBm -60
Faixa dinâmica, dB 50
Resistência de entrada, Ohm 50
Demodulação AM, FM
Largura de banda do filtro, kHz 180
A tensão máxima permitida no cabo, V 250 (CA), 80 (CC)
Formulário de representação de dados Espectrograma, Oscilograma, Tabela.
DETECTOR DE JUNÇÃO NÃO LINEAR (NLJD)
Nível (amplitude) do sinal de sondagem, V ± 14
Frequência do sinal de sondagem, Hz 60
Indicação separada de harmônicos pares e ímpares sim
Nível mínimo detectável de distorção não linear,% 0,1
REFLECTÔMETRO (REF)
Intervalo de distâncias, m 3 - 150
Erro de medições, m ± 0,6
A capacidade de trabalhar com cabos sob tensão não
FONTE DE ENERGIA
O acumulador de polímero de lítio embutido, V 3.7
Consumo de energia, W <1
Tempo de operação com consumo máximo de energia, hora> 3
Intervalo de carregamento do acumulador completamente descarregado, hora 5
PESO E DIMENSÕES
Dimensões da unidade principal (comprimento, largura, altura), mm 165 x 98 x 40
Massa da unidade principal, kg 0,47
Dimensões da embalagem (comprimento, largura, altura), mm 390 x 310 x 170
Massa do kit na embalagem, kg 4,4
